Pregled izdelka

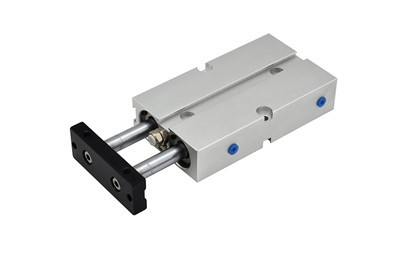

Dvojni valj serije TDA je visoko{0}}zmogljiva pogonska komponenta, zasnovana posebej za scenarije industrijske avtomatizacije. Sprejema simetrično strukturo dvojnih batnic, ki izboljša ravnotežje mehanske strukture, hkrati pa zagotavlja stabilno proizvodnjo. Njegove glavne prednosti so v dvosmernem sinhronem pogonu, močni odpornosti na stranske sile in kompaktni strukturi, zaradi česar je primeren za opremo za avtomatizacijo, ki zahteva visoko-natančno vodenje, dvosmerno uravnotežen izhod ali omejen prostor, kot je natančna montaža, sortiranje materiala, odpiranje in zapiranje kalupov in drugi scenariji.
Glavne značilnosti in prednosti izdelka
Simetrična struktura z dvojno palico, bolj stabilna izhodna moč
Zasnova z dvojno batnico: Dve batnici se premikata sinhrono, kar učinkovito izravnava pristranski navor, ki ga ustvari enostranska sila, zagotavlja linearno natančnost poti gibanja in zmanjšuje amplitudo tresljajev (zmanjšanje tresljajev za približno 45 %).
Močna prilagodljivost obremenitvam: Največji potisk lahko doseže 500 N (pod delovnim stanjem 0,5 MPa), kar lahko poganja majhna in srednje-napeljava, tekoče trakove in druga bremena, kar ustreza potrebam večine opreme za avtomatizacijo.
Visoko natančno vodenje, natančnejše pozicioniranje
Optimizacija vodilnega mehanizma: postavitev z dvojno palico tvori stabilno trikotno oporo z minimalnim odstopanjem gibanja in ponavljajočo se napako pri pozicioniranju manj kot ali enako ± 0,1 mm, kar je primerno za visoko-natančne scenarije, kot sta natančna montaža in pregled.
Tesnilo z nizkim trenjem: uporaba tesnil iz uvoženega polimernega materiala za zagotavljanje zrakotesnosti ob zmanjšanju delovnega upora, izboljšanju odzivne hitrosti in podaljšanju življenjske dobe.
Kompaktna struktura, prihranek prostora za namestitev
Tanka zasnova: s predpostavko ohranjanja natančnosti gibanja in življenjske dobe je skupna dolžina le 1/2-1/3 tradicionalnih valjev, primernih za ozke prostore ali kompleksno postavitev opreme.
Prilagodljiv način namestitve: podpira več načinov namestitve, kot so sprednja prirobnica, zadnja prirobnica in vmesni nosilec. Konec palice ponuja izbirne notranje in zunanje navoje za hitro povezavo z mehanskimi strukturami.
Močna okoljska prilagodljivost in enostavno vzdrževanje
Material, odporen proti koroziji: ohišje cilindra je narejeno iz-natančne litine iz aluminijeve zlitine visoke trdnosti, s trdo anodizirano površinsko obdelavo, ki poveča odpornost proti koroziji za 60 %; Batnica je obdelana s trdim oksidiranim ali galvaniziranim trdim kromom, ki je-odporen proti obrabi in rji.
Delovanje v širokem temperaturnem razponu: Območje delovne temperature zajema -20 stopinj do 80 stopinj (izbirni modeli, odporni na visoke temperature, podpirajo 150 stopinj), kar ustreza zahtevam običajnih industrijskih okolij.
Modularna zasnova: podpira hitro razstavljanje in sestavljanje, olajša vsakodnevno čiščenje in zamenjavo komponent ter skrajša čas izpada zaradi vzdrževanja.
Tipična področja uporabe
Natančna montaža in pregled
Uporablja se za prijemanje, pozicioniranje in vstavljanje elektronskih komponent in natančnih delov, s čimer se izognemo težavam z zamikom, ki jih povzroča bočna sila tradicionalnih valjev, in izboljšamo izkoristek izdelka.
Avtomatska proizvodna linija
Prilagodite se scenarijem, kot so pozicioniranje vpenjalnih mehanizmov, naprav za potiskanje materiala in krmilnikov za odpiranje in zapiranje kalupov, da dosežete stabilno gibanje pri visoki frekvenci in pogojih visoke obremenitve.
Stroji za pakiranje in logistiko
Poganjajte dejanja dviganja in spuščanja tekočih trakov, sortirnih mehanizmov, viličarjev in druge opreme za izboljšanje učinkovitosti logistike in zanesljivosti opreme.
Medicinska in prehrambena oprema
Modeli, odporni proti koroziji, so primerni za vlažna in čista okolja ter se uporabljajo v higienskih proizvodnih scenarijih, kot je embalaža za zdravila in živila.
Predlogi za izbiro in previdnostni ukrepi
Ujemanje obremenitve in hitrosti
Select the model based on the actual load weight (vertical use load recommended ≤ 2.5kg, horizontal use ≤ 5kg), and for high-frequency use (>30-krat/minuto), je priporočljivo konfigurirati ventil za regulacijo hitrosti, da podaljšate življenjsko dobo.
Potovalni načrt in prostor za namestitev
Pri izbiri hoda mora biti rezerva 10-20 mm, da se prepreči trk med batnico in glavo valja; Pred montažo je potrebno odstraniti ostanke iz cevi, da preprečite vstop nečistoč v jeklenko.
Okoljska prilagodljivost
V okoljih z nizko-temperaturo je treba izvajati ukrepe proti zmrzovanju (<-10 ℃); It is recommended to choose dust covers or corrosion-resistant seals for dust and oil mist working conditions.
Dvojni palični cilinder serije TDA s simetrično strukturo z dvojno palico, visoko{0}}natančnim vodenjem in kompaktno zasnovo kot jedrom zagotavlja stabilne, natančne in trajne napajalne rešitve za opremo za industrijsko avtomatizacijo. Na splošno je primeren za natančno sestavljanje, logistično sortiranje, pakirne stroje in druga področja, zlasti za zasnove delovnih postaj, ki zahtevajo dvosmerno sinhrono delovanje ali omejen prostor. Je idealna izbira za izboljšanje delovanja opreme in učinkovitosti proizvodnje.
